SN95G5起動不能回避実験！

この実験は２００７年２月頃に行ったものなのですっかり詳細を忘れてしまいました。 内容は参考程度に捉えてください。 マウスカーソルを画像に重ねるとその部分が拡大表示、 さらに画像をクリックすると拡大表示ページに遷移します。

※撮影機材　ＲＩＣＯＨ　ＲＤＣ−５３００

実験機材など

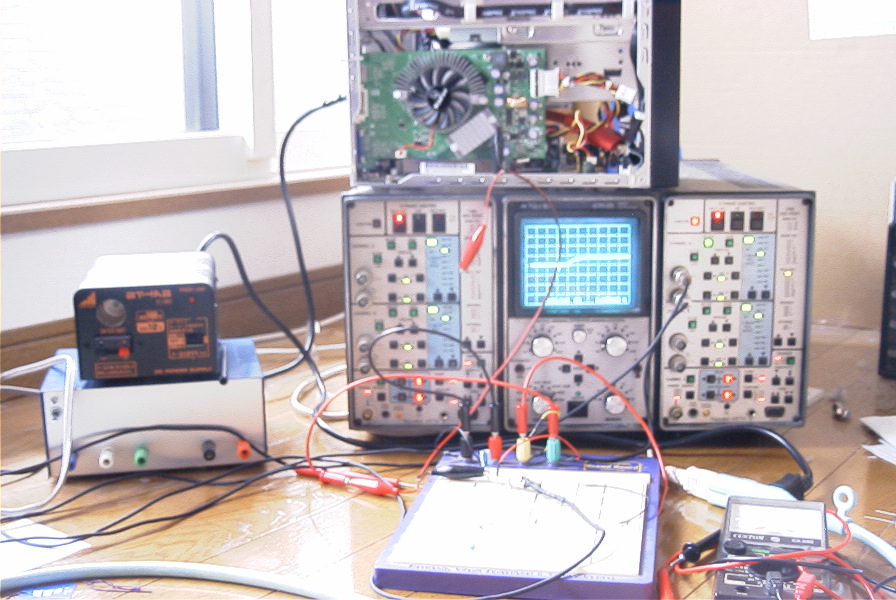

使用した機材群。 　オシロスコープ、電源２つ、ブレッドボード、テスター。 　オシロの上にあるのがCUBE-PCのＳＮ９５Ｇ５。 　でも電源２つは使わなかった気が・・・。

電源監視デバイス

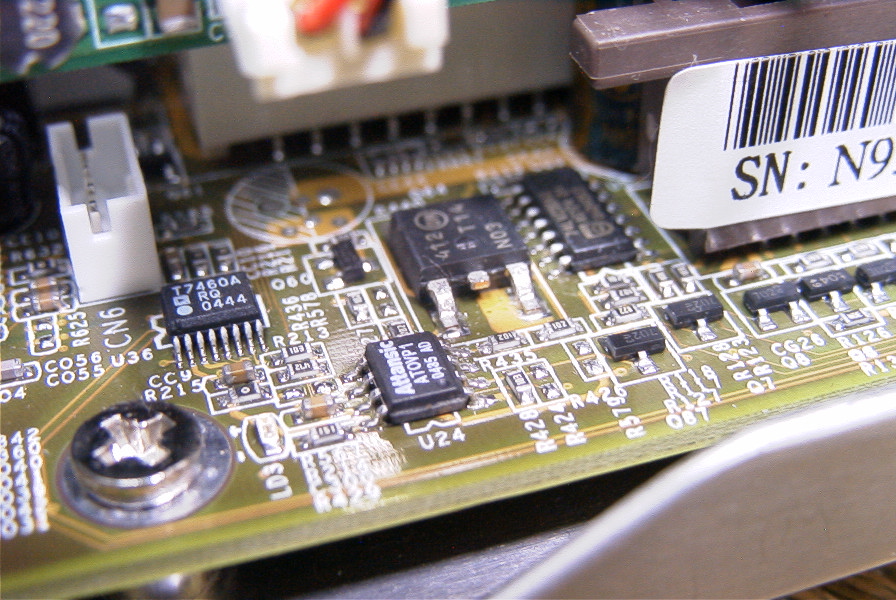

起動の障害となっているデバイス、ATTANSIC ATOVP1。 　メーカーサイトでデータシートを見てみると監視電圧が１．０２Ｖ以上になるとシャットダウン用に信号を出す仕組みになっているようだ。 　どんなふうに電圧が変化しているかオシロで見てみることにする。

起動不能時の電圧の変化１

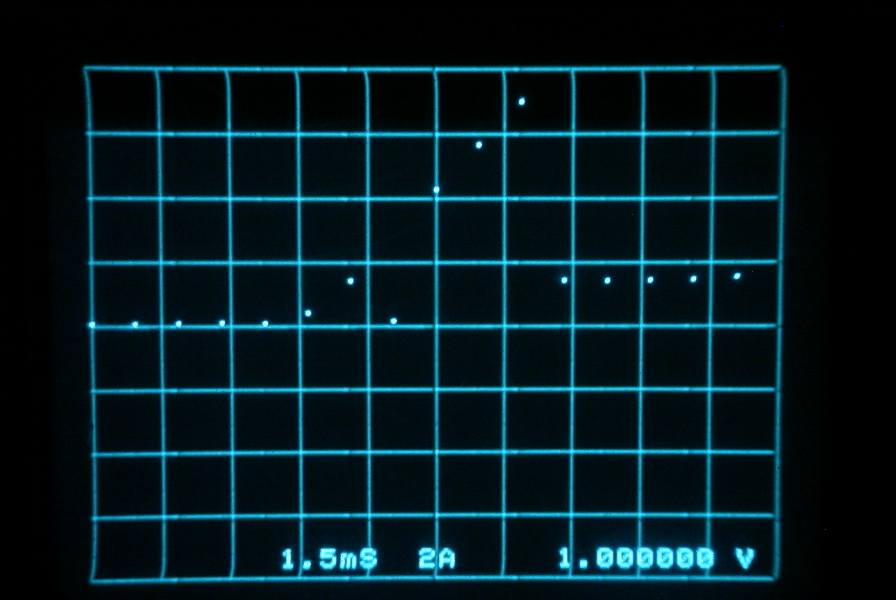

ATOVP1の５番ピンに監視用の電圧がかかるようになっているのでこれをオシロで見てみた。起動しておよそ３ミリ秒後、なんだか急激に電圧が高くなっているんだけど・・・。見た目３．５Ｖくらいはいっている。 　１．０２Ｖどころの話じゃないやね。

起動不能時の電圧の変化２

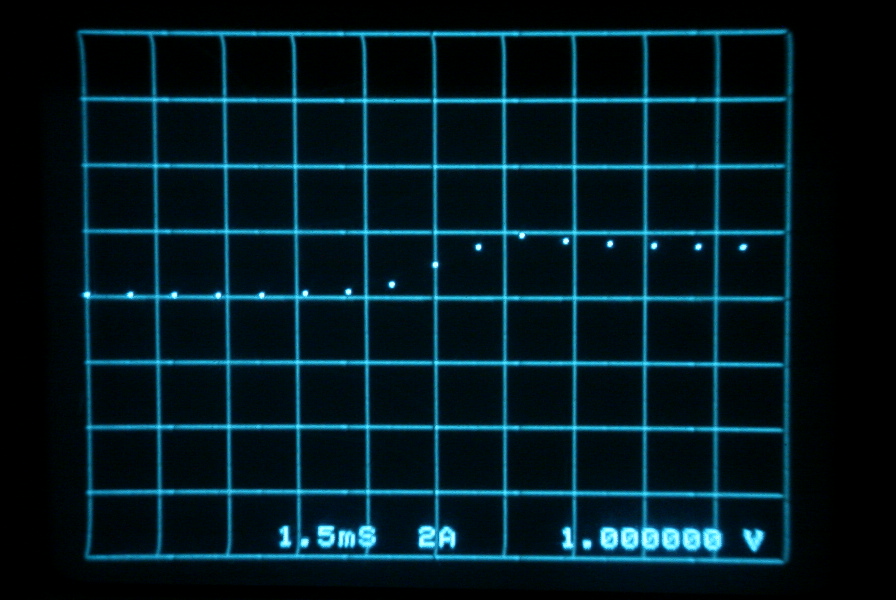

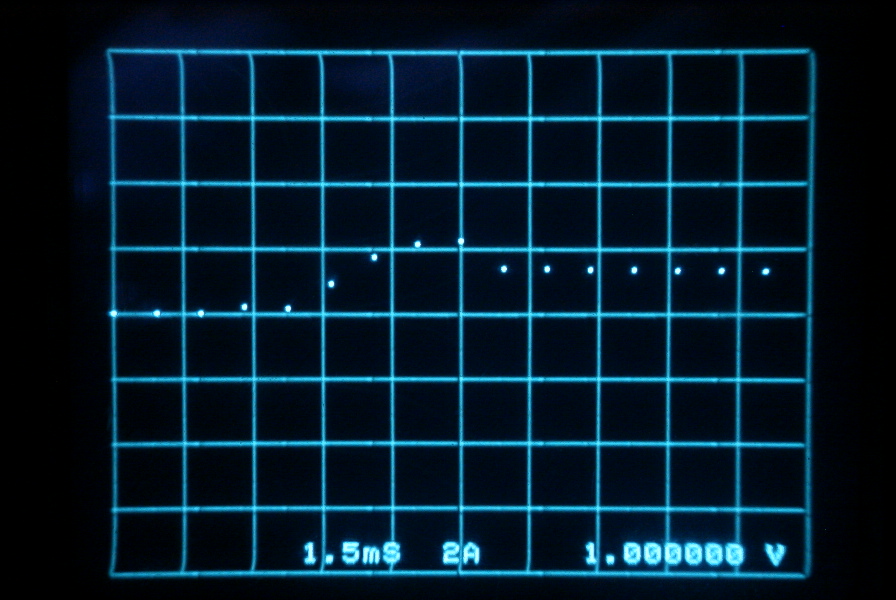

詳しい設定は忘れたが何度か計測しているうちに急激な電圧上昇は見られなくなった。 　それにしても１．０２Ｖを超え、見た目１．１Ｖ付近まで上昇しているようだ。 　たった１ミリ秒、１ミリ秒だよ！ほんの０．１Ｖくらい基準を超えてただけでシャットダウンしてくれるとは。さすがとしか言いようがない。

実験開始。コンデンサを通してみる。

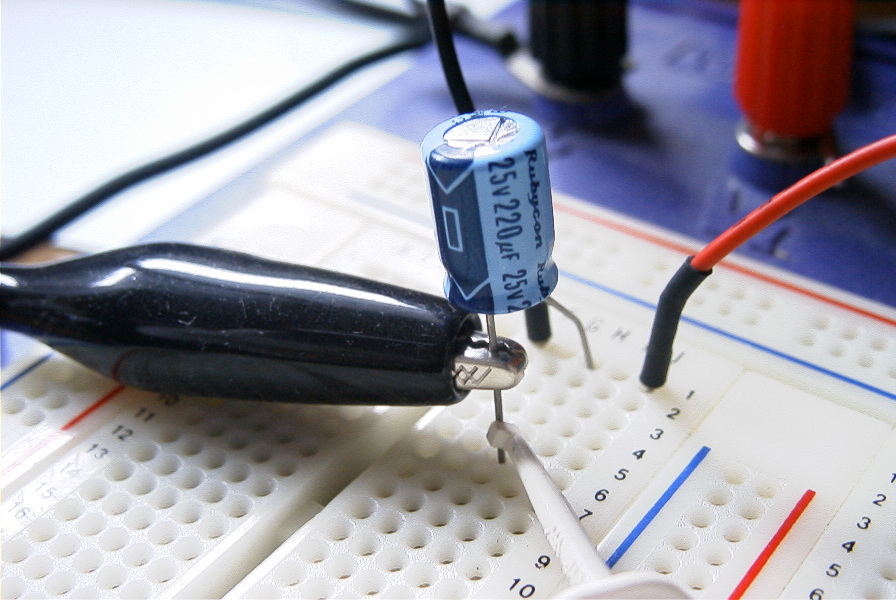

ATOVP1の５番ピンとGNDに手持ちの電解コンデンサ２２０マイクロＦをつないでみた。 　これでどう変化するかというと・・・

波形が滑らか〜

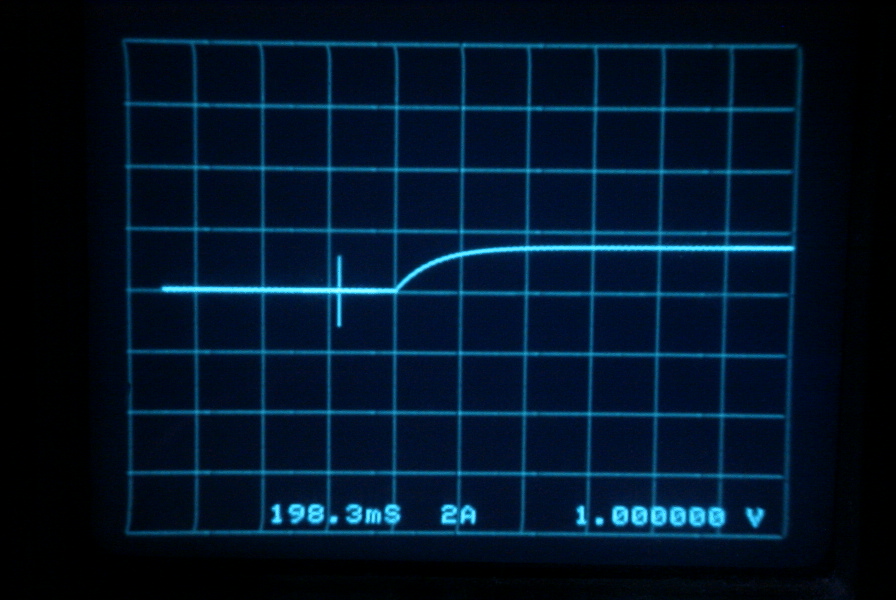

見事、瞬間的な電圧上昇分を吸収、滑らか〜に電圧が上昇しております。 　でもこれじゃほんとに不具合あった時にデバイスが焼けかねないのでもう少しコンデンサの容量を少なくして電圧上昇の反応を早くしてみよう。

いろいろとコンデンサ容量を変えて実験

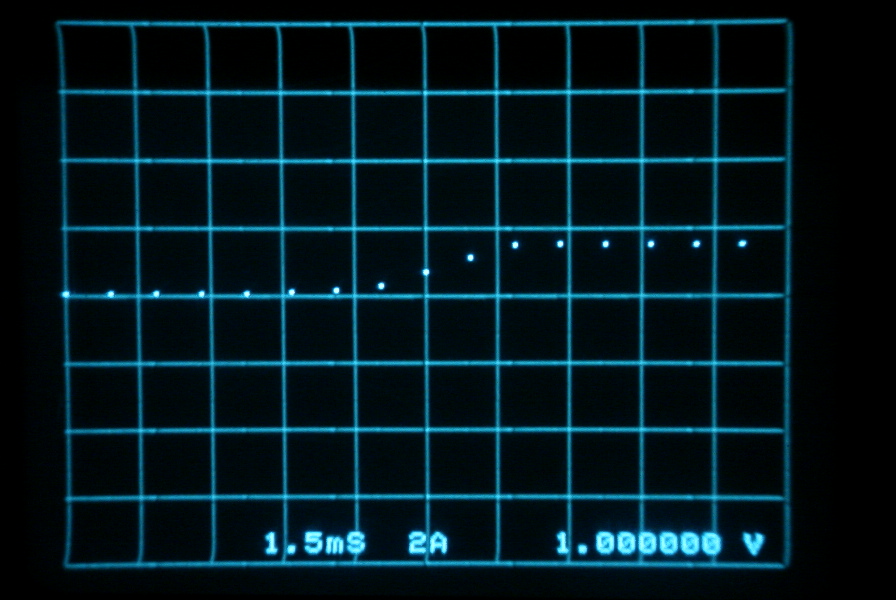

手持ちのコンデンサを直列にしたり並列にしたりして容量を変え、起動時の電圧の変化を観察した結果、最適と思われる４．７マイクロＦを見い出した。 　※写真下：４．７マイクロＦの時の電圧の変化
