GA-5200X/PCIの冷却ファンの固定ねじを立てる！

手直しといえど、手をかけるのは自己責任で。 　　当方は一切責任を負いません。 　　マウスカーソルを画像に重ねるとその部分が拡大表示、 　　さらに画像をクリックすると拡大表示ページに遷移します。

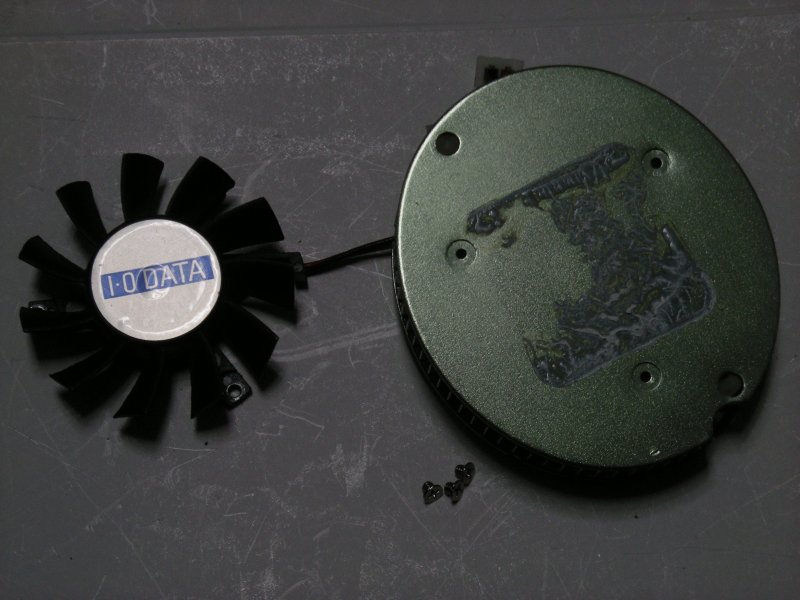

冷却ファンの状態

冷却ファンを基板から分離したところ。 　冷却ファンは既にヒートシンクに固定されていない状態だった。 　ヒートシンクのねじ穴（とは言えないな。ただのバカ穴）はめねじが切らさっていない。 　ねじに至っては、短すぎてヒートシンクにねじ込まれる長さが殆どない。

ねじを切る！

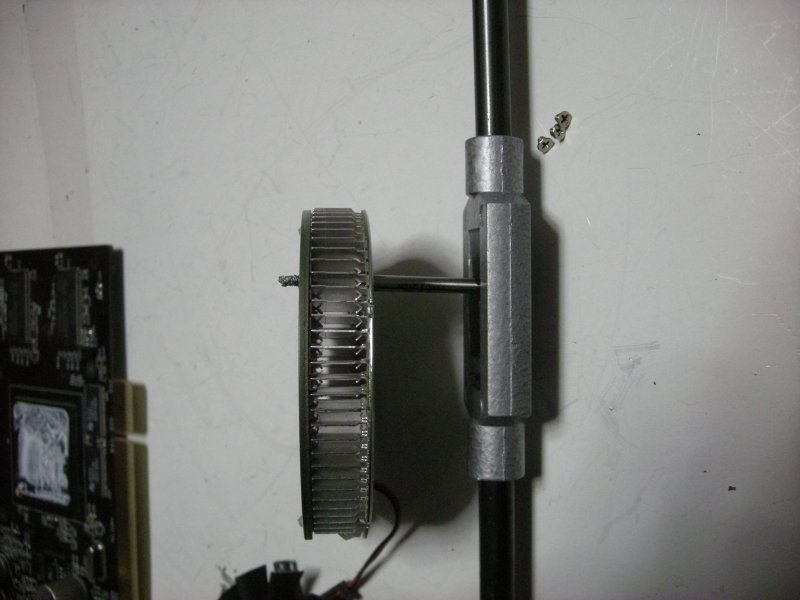

ヒートシンクにＭ２のタップを立ててめねじを切る。 　Ｍ２と、細いんで折らないように気をつけて。 　タッピングペーストはうちには無いんで、ごま油を使おうと思ったがこれもなく、台所にあったオリーブオイルで代用した。 　旋盤でねじ切る授業で、ごま油を使うと教わってきてたので間違ってはいない。

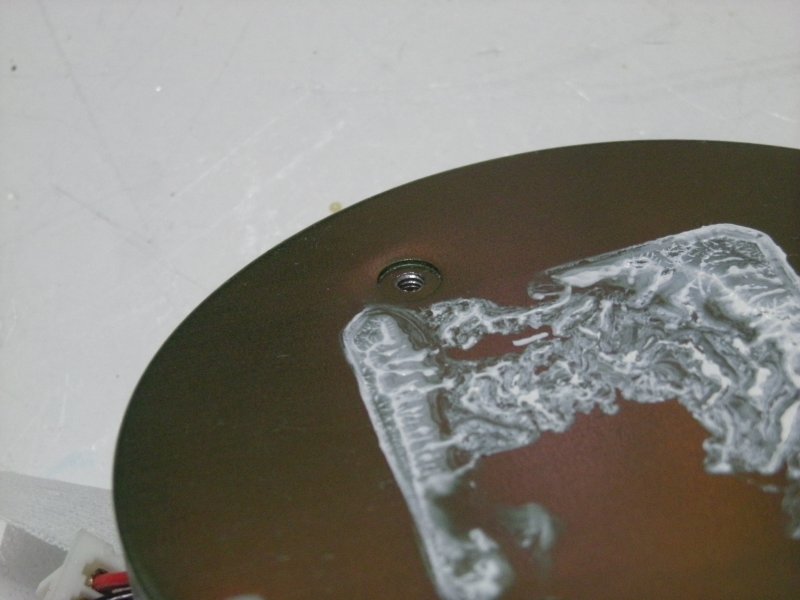

ねじ切り終了

ヒートシンクにねじ切りし終わったところ。 　写真でねじ山見えるかな？

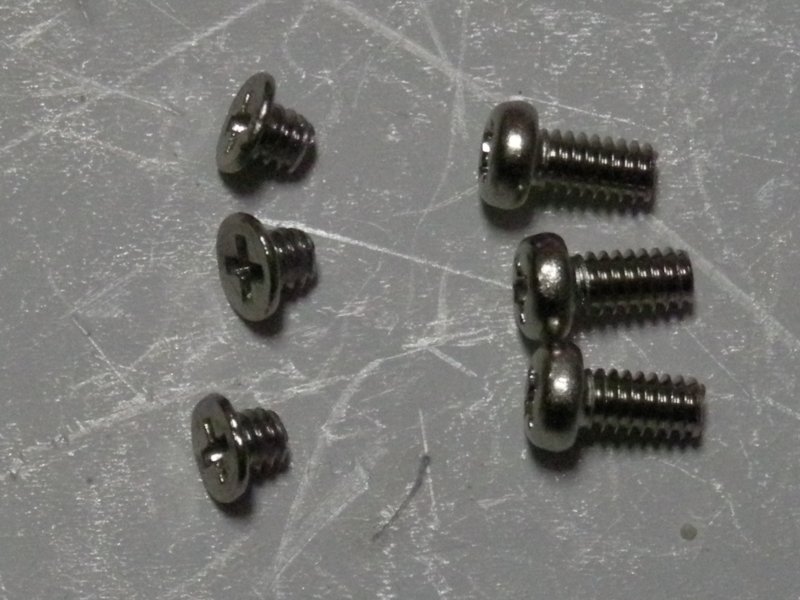

用意したＭ２×４のねじ

写真右側が用意したねじ。 　ねじの頭が形状違うが、ファンには干渉しないのでこれで良しとする。 　ていうか、このサイズの皿ねじ自体店に置いて無かったのよ。 　写真左側がもともと付いてたねじ。短すぎ。冷却ファンの固定部の肉厚＋アルファという短さ。先っちょ殆ど出てなかったよ。

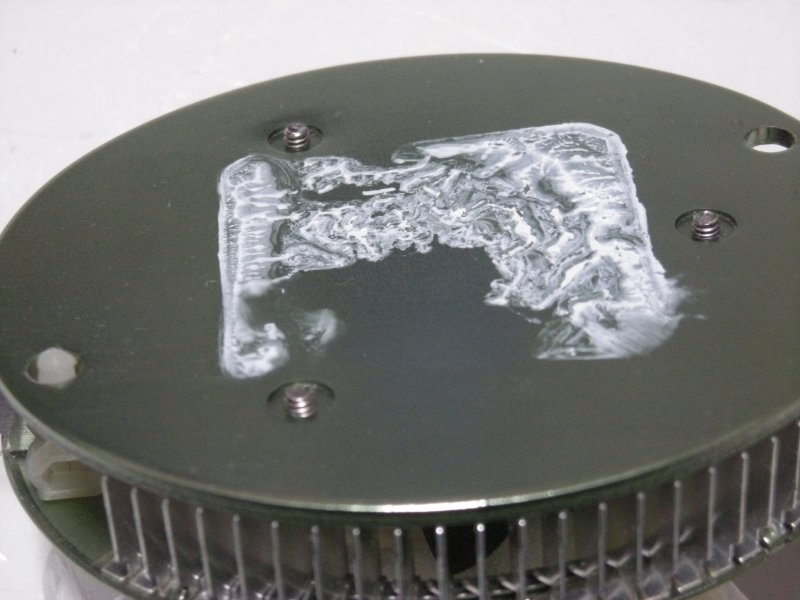

冷却ファンをねじで固定した！

ヒートシンク裏にねじの先っちょが出ているのがわかっていただけるだろうか。 　ねじを締める前、ねじ止め剤もちょっと塗布したので、普段の回転の振動では緩まないはず（もちろん脱脂は完璧である）。 　これで冷却ファンも万全の状態になった。 　元通り、基板に固定して完了となる。

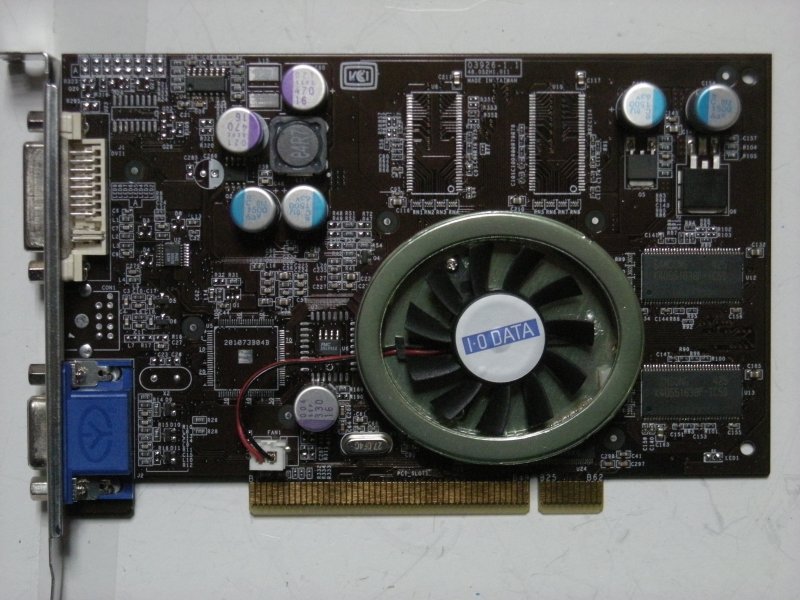

冷却ファン再固定完了！

冷却ファン・ヒートシンクを基板に元通り取り付けて修理完了。 　次は動作試験だ。

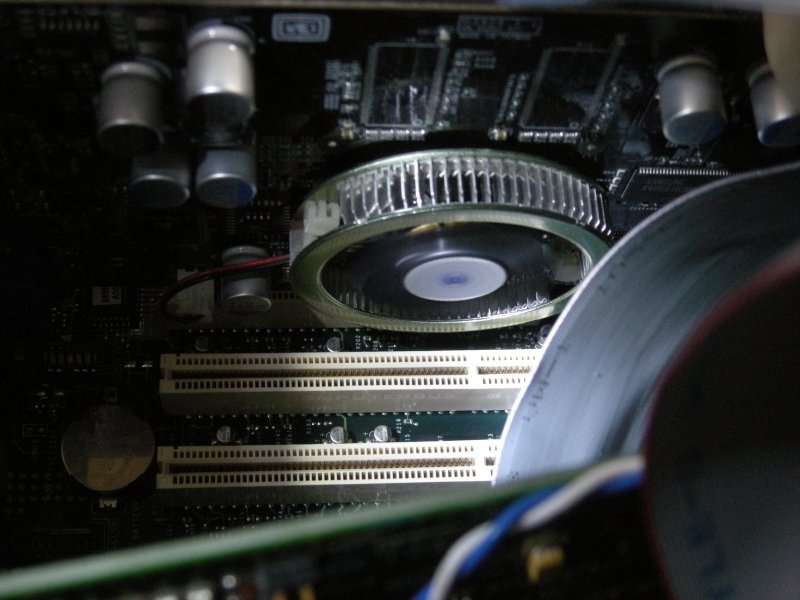

冷却ファン回転確認！

冷却ファンが回っているのを確認。 　脱落する様子も無い。

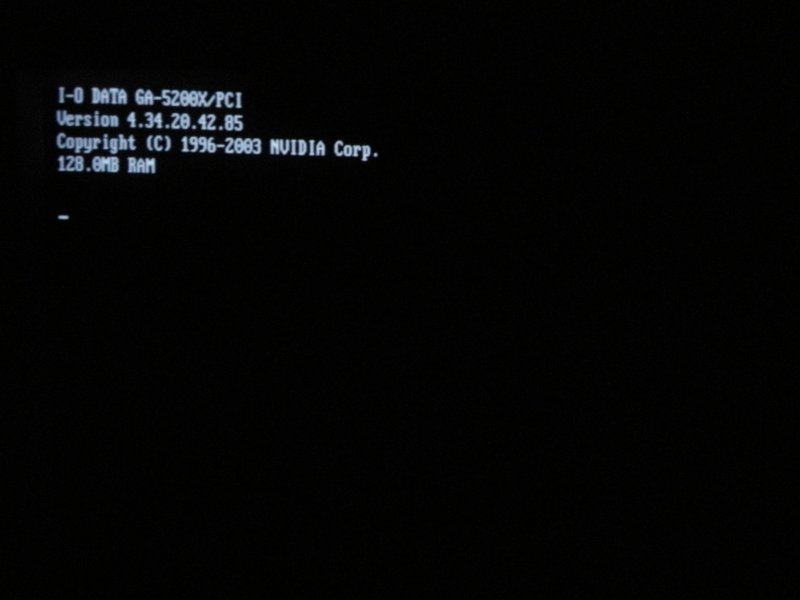

ＶＧＡのＢＩＯＳ表示確認！

GA-5200X/PCIが無事マザーに認識された。

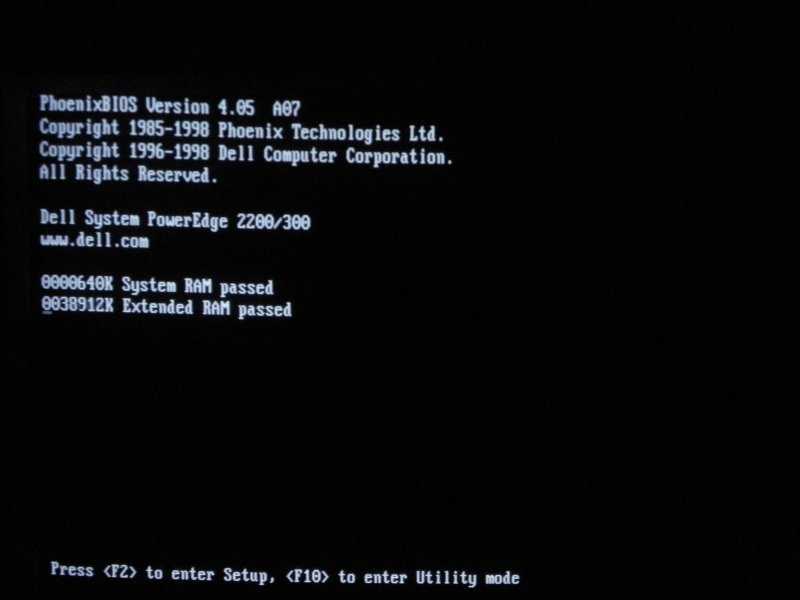

マザーのＢＩＯＳ表示確認！

マザーのＢＩＯＳも表示されてＰＣ自体の起動もできた。
